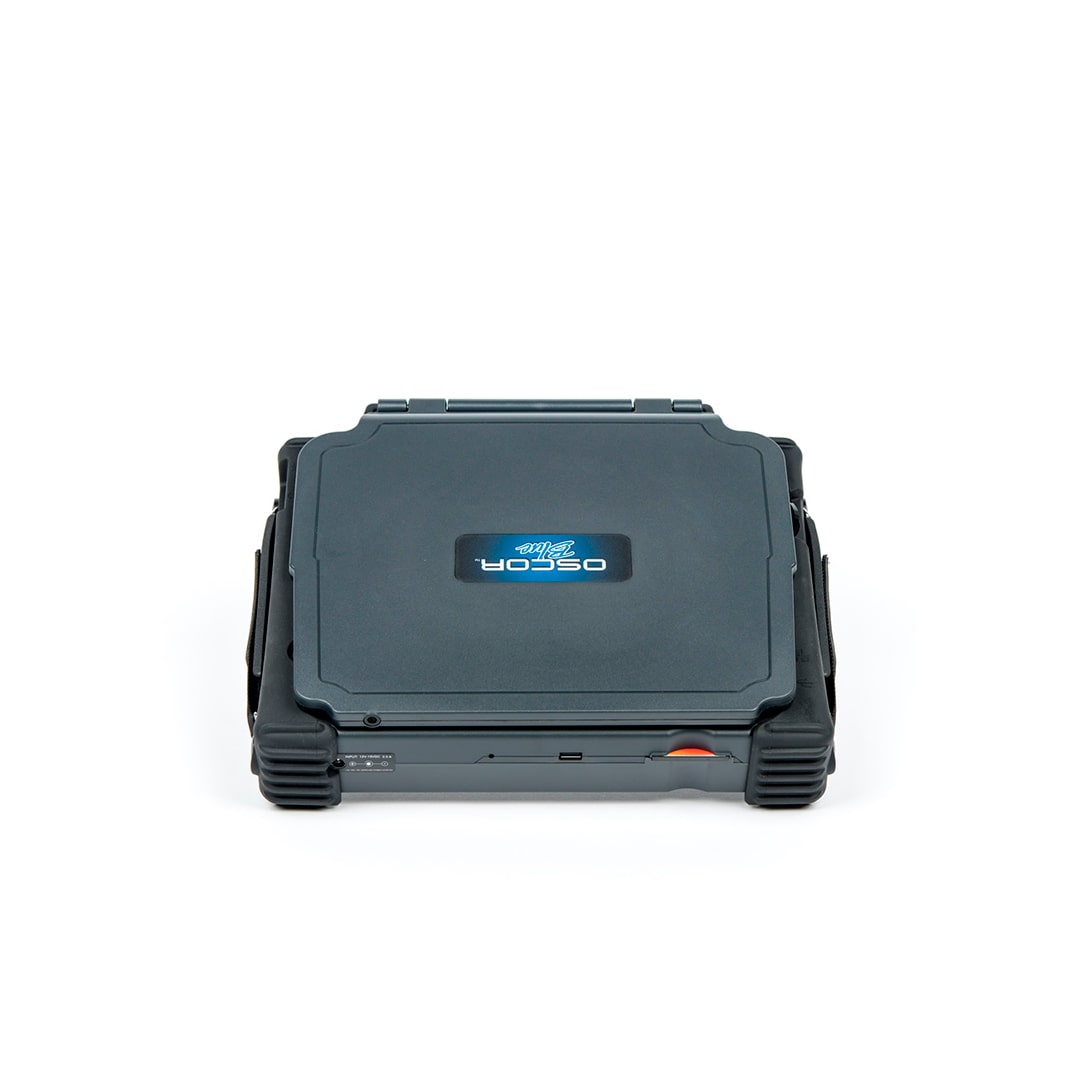

Портативный анализатор спектра OSCOR Blue

Анализатор спектра OSCOR Blue OBL-24 с частотой сигнала 24 ГГц обладает высокой скоростью развертки спектра и специальными функциями для выявления неизвестных сигналов, обнаружению устройств негласного съема информации, тестирования радиопередающих систем в широком спектре диапазона частот.


Анализатор позволяет записывать детальную информацию о спектрах сигналов за продолжительный период времени, более 30 часов, и затем детально анализировать. Запись и просмотр Спектрограммы позволяет выявлять активность передатчиков с псевдослучайной перестройкой частоты (ППРЧ), импульсных и многих других.

Заказать
Описание
Характеристики

Многофункциональный поисковой комплекс осуществляет запись спектрограммы «Водопад» с минимальным разрешением 12.2 кГц  (каждые 5 секунд минимум) тем самым отличаясь от иного анализатора OSCOR Green, где аналогичны показатель равен 24.4 кГц  (каждые 10 секунд минимум)

Анализ и распределение радиочастотного спектра имеет большое значение для многих организаций, таких как операторы беспроводной связи, аэропорты, порты, лаборатории, при проведении проектных и изыскательских работ. OSCOR Blue является прекрасным инструментом для обнаружения «сложных» радиочастотных сигналов в неблагоприятной обстановке.

Анализатор спектра OSCOR Blue OBL-24 применяется для:

  • проведения работ по выявлению подслушивающих устройств;
  • выявление несанкционированных сигналов в сильно загруженном радиочастотном спектре;
  • анализа распределения радиочастотных сигналов;
  • оценки использования каналов связи;
  • определения зоны покрытия систем связи (вышки сотовой связи, радиорелейные системы);
  • установки и обслуживания беспроводных систем передачи данных.

Преимущества анализатора спектра:

  • «верхний» порог анализируемого радиочастотного спектра - 24 ГГц;
  • высочайшая скорость сканирования - 24 ГГц/с;
  • в приборе установлен автоматический переключатель мультиантенной системы, позволяющий получать амплитудно-частотные характеристики исследуемых сигналов без «стыков» и «мертвых зон»;
  • прибор позволяет находить оптические и инфракрасные передатчики, а также анализировать сигналы в коаксиальных кабелях;
  • прибор содержит большое количество встроенных программных устройств для анализа принимаемых сигналов;
  • компактность;
  • уникальный пользовательский интерфейс, в котором реализован функционал нового поколения:
    • цветной сенсорный дисплей;
    • работа в режиме сонограммы («водопад»);
    • интегрированный детальный анализ сигнала (без необходимости подключения дополнительного ПК);
    • анализ осциллограмм демодулированного сигнала без прерывания сканирования спектра;
    • возможность анализа при продолжении сканирования диапазона, создание баз данных по результатам анализа в реальном времени.
Технические характеристики
Вес
4.4 кг с батареей
Вес с упаковкой
9.5 кг
Рабочая температура
от 0 C до +50 C
Размеры (ВхШхГ)
29.2 x 33.5 x 7.6 см Размеры в упаковке: 14 x 37.8 x 49.5 см
Интерфейс
  • Встроенный сенсорный экран с дисплеем 8.4”
  • Программные кнопки и оптический вращающийся переключатель
  • Порт USB (типа A): для подключения периферии (клавиатура, мышь)
Внешняя память
Слот для подключения флэш-карты (CF) Порт
Источник питания
  • Универсальный источник питания (включён в поставку): 100-240 В перем. тока, 50-60 Гц
  • Съёмная батарея: литий-ионные аккумуляторы, время работы 2-3 часа
Камера
Функционал
Запись
Радиочастотная система
Частотный диапазон
24 ГГц
Средний уровень шумов на дисплее
Разрешение ширины полосы 25 кГц:
  • Без предусилителя = -100 дБм
  • С предусилителем= -110 дБм
Скорость сканирования
24 ГГц/с
Предусилитель
пост. тока до 8 ГГц = 10 дБ
Аттенюатор
пост. тока до 24 ГГц = 0 дБ, -10 дБ, -20 dB, -30 дБ
Динамический диапазон
90 дБ, SFDR: 80 дБ
Аудио система
Тип демодуляторов
AM (амплитудная), FM (частотная)
Полосовые фильтры
800 кГц, 200 кГц, 12,5 кГц, 6,25 кГц, 2 кГц
Фильтры поднесущей
6,25 кГц, 12,5 кГц, 200 кГц
Дополнительно
Выход на наушники. Встроенные динамики
Программное обеспечение
Видеосистема
Формат
NTSC, PAL, SECAM
Демодуляторы
AM, FM
Фильтры
12,75 МГц, 6,375 МГц
Фильтры поднесущих
6,25 кГц, 12,5 кГц, 200 кГц
Режимы работы
Основные функции и особенности
Режимы отбора пробы
Пределы допускаемой погрешности анализатора
Электрическое питание
Антенная система
Встроенная антенная система с автоматическим переключением
частота: от 10 кГц до 24 ГГц
Направленная антенна DA-8000
частота: 1.5 ГГц – 8 ГГц

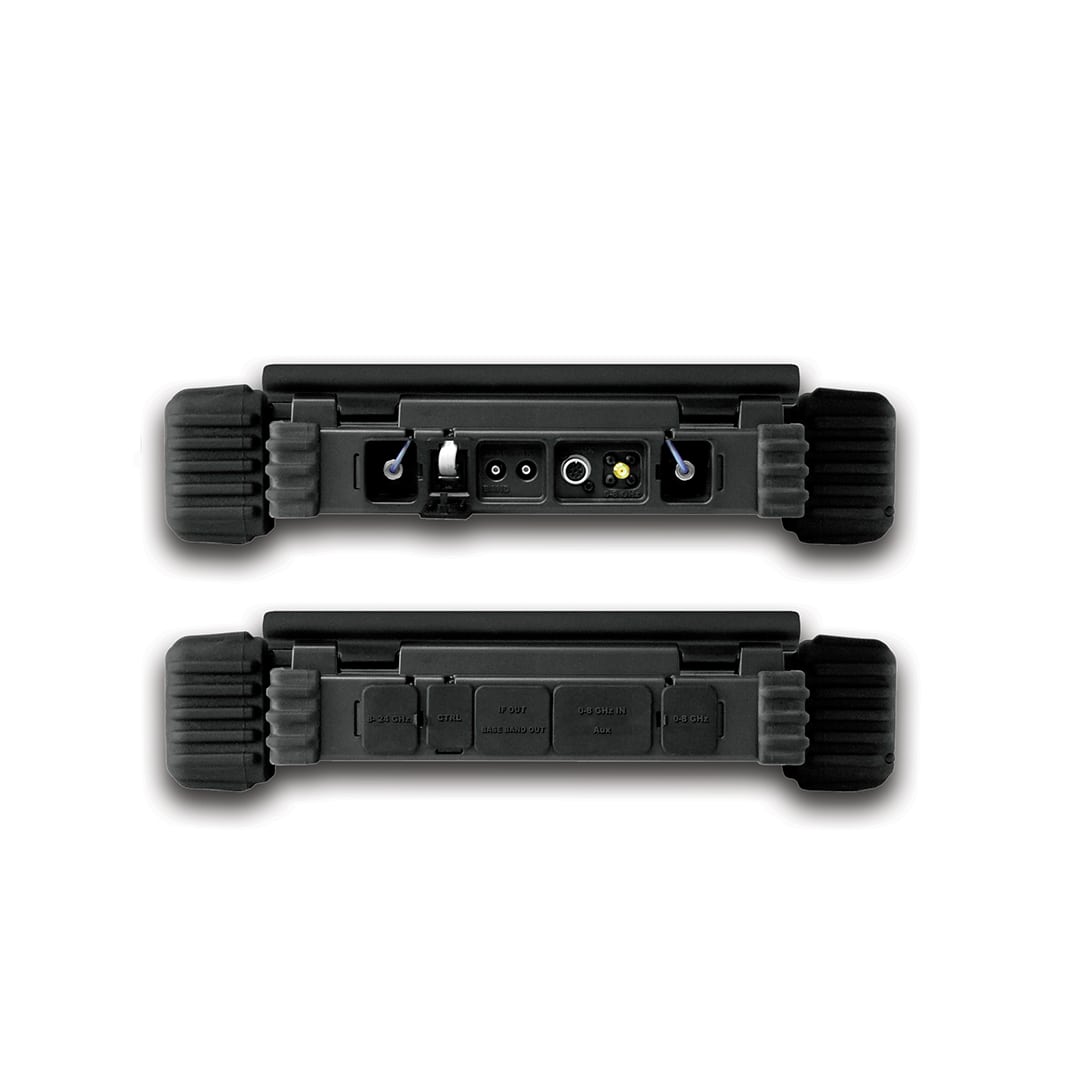

Входы/Выходы
ВЧ вход Aux RF
от 10 кГц до 8 ГГц
Выход ПЧ
75 МГц @ 30 МГц (ширина полосы)
НЧ выход
пост. ток – 6 МГц
Расширение
Aux – порт управления для подключения Универсального Зонда
Передатчик
Приемник
Дисплей
